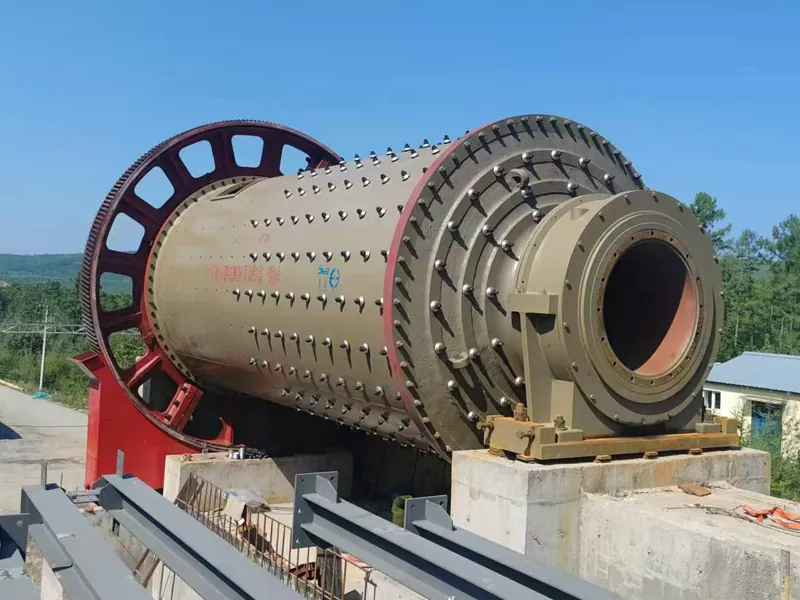

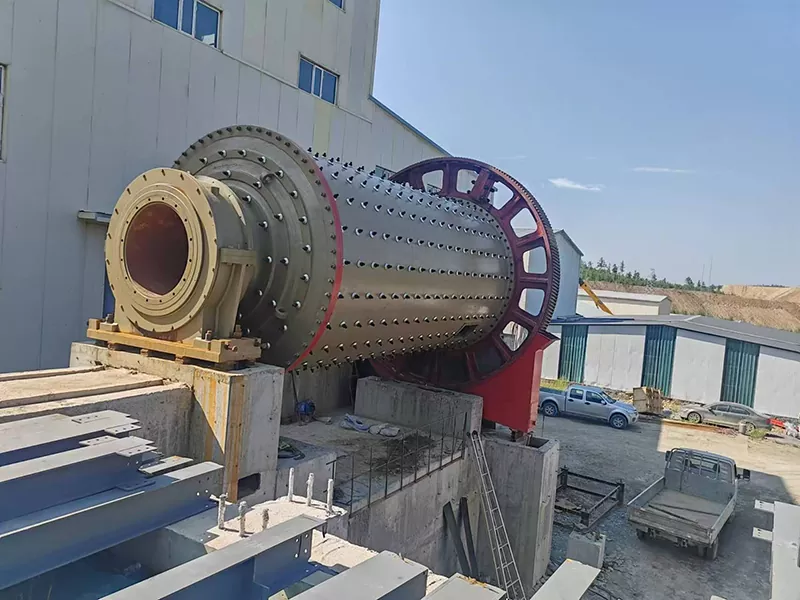

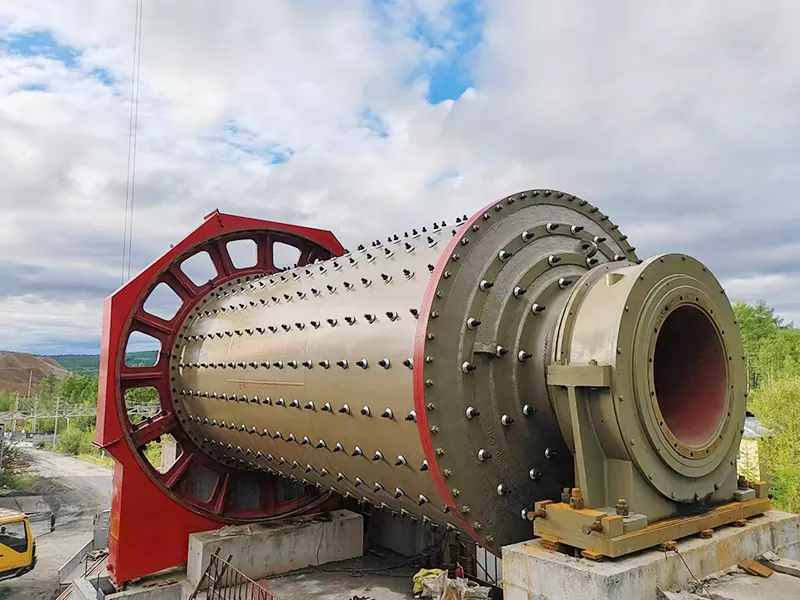

Mulino a sfere a griglia a risparmio energetico

Il mulino a sfere a griglia a risparmio energetico è fornito da un produttore professionale--EPICOO, offrendo una soluzione affidabile e ad alte prestazioni per la macinazione di minerali grossolani. Essendo uno dei migliori prodotti di esportazione, questo mulino a sfere integra tecnologia avanzata, efficienza energetica e struttura robusta per soddisfare le moderne esigenze di lavorazione dei minerali.

Parametro del prodotto

Perché scegliere il nostro mulino a sfere a griglia?

Applicazioni

· Macinazione di minerali grezzi in operazioni di estrazione di oro, rame, ferro e altre operazioni minerarie non ferrose e ferrose.

· Adatto per impianti di lavorazione dei minerali su larga scala che richiedono una produttività elevata e una dimensione delle particelle costante.

· Utilizzato nei processi di macinazione sia a umido che a secco per una migliore flessibilità ed efficienza.

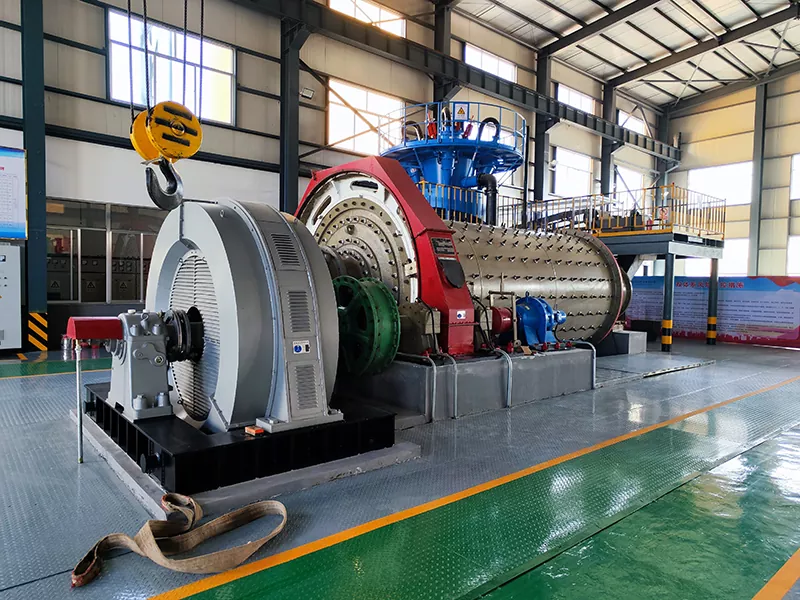

Come funziona il mulino a sfere a griglia

Il mulino a sfere a griglia EPIC ruota lentamente attraverso un dispositivo di trasmissione. Il materiale viene alimentato dall'estremità di alimentazione del cilindro. All'interno, le sfere d'acciaio colpiscono il materiale e favoriscono l'automacinazione. L'alimentazione continua spinge il materiale verso l'estremità di scarico. Una piastra a griglia espelle il minerale impedendo allo stesso tempo lo scarico delle sfere d'acciaio, garantendo una macinazione eccessiva minima. I cuscinetti volventi su entrambe le estremità sostituiscono i cuscinetti radenti, riducendo significativamente il consumo energetico.

Caratteristiche principali durante il funzionamento:

1. Il rivestimento anulare scanalato massimizza la superficie di contatto tra sfera e minerale, migliorando l'efficienza della macinazione.

2. I grandi cuscinetti orientabili a rulli a doppia fila riducono la resistenza all'avvio e l'attrito.

3. La lubrificazione a nebbia d'olio garantisce il funzionamento continuo e affidabile degli ingranaggi.

4. Progettato per grandi capacità produttive, fino a 160 t/h.

5. Installazione flessibile: le unità piccole (diametro <2,1 m) adottano un telaio integrale per una comoda costruzione civile.

Vantaggi del risparmio energetico

· Effetto di macinazione ottimizzato:

I rivestimenti ondulati sollevano il materiale, migliorando la macinazione e riducendo l'energia.

· Costi operativi inferiori:

I cuscinetti volventi del mulino a sfere con griglia a risparmio energetico riducono l'attrito, risparmiando il 20-30% di energia.

· Maggiore produttività:

Le grandi porte di scarico e la macinazione eccessiva controllata migliorano la resa.

· Di facile manutenzione:

La lubrificazione a nebbia d'olio e i componenti modulari semplificano la manutenzione.

Confronto con alternative di mercato

· Il design a risparmio energetico di EPIC supera le prestazioni dei tradizionali mulini a sfere a trabocco riducendo al minimo la macinazione eccessiva.

· Le esportazioni globali dimostrano l'adattabilità e le prestazioni del prodotto nei diversi tipi di minerali.

· Le opzioni personalizzabili per esigenze di progetto specifiche consentono un controllo preciso della dimensione delle particelle e dell'efficienza di macinazione.

Caso del progetto

Un impianto di lavorazione dei minerali nel sud-est asiatico aveva bisogno di una soluzione di macinazione affidabile per il minerale d'oro grezzo. Il mulino a tracimazione esistente macinava eccessivamente il materiale, causando un elevato consumo di energia e una dimensione delle particelle incoerente. Hanno scelto il Grate Ball Mill di EPIC per sostituirlo.

Verifica in loco

Prima della spedizione, il team tecnico del cliente ha visitato lo stabilimento EPIC di Qingdao per ispezionare lo stabilimento. Si sono concentrati su tre cose: il sistema di scarico della piastra della griglia (per confermare che impedisce alle sfere di acciaio di fuoriuscire consentendo il passaggio del minerale grossolano), l'installazione del rivestimento anulare scanalato (per verificare la superficie di contatto tra sfera e minerale) e il sistema di lubrificazione a nebbia d'olio sulla circonferenza dentata e sui cuscinetti principali. Il team ha inoltre esaminato la qualità della saldatura sul cilindro e la tolleranza di montaggio dei grandi cuscinetti orientabili a rulli a due corone.

Risultato

Dopo l'accettazione, il mulino è stato spedito e messo in funzione in loco. Il cliente ha segnalato un funzionamento stabile, una dimensione uniforme delle particelle di scarico e una riduzione misurabile del consumo energetico rispetto al precedente mulino a trabocco. Il progetto ha confermato che per la macinazione grossolana del minerale, il design dello scarico a griglia riduce al minimo la macinazione eccessiva e migliora l'efficienza complessiva del circuito.

Perché scegliere EPICO

1. Specializzato in attrezzature per la macinazione grossolana

EPICOOproduce mulini di macinazione dal 1988, con una linea di prodotti che comprende mulini a sfere a griglia, mulini a sfere a trabocco, mulini autogeni, mulini a barre e mulini agitati. Per i circuiti di macinazione grossolana, il nostro team di ingegneri comprende in che modo il metodo di scarico, il profilo del rivestimento e il tipo di cuscinetto influiscono sulla distribuzione delle dimensioni delle particelle e sul consumo energetico e configuriamo ciascun mulino di conseguenza.

2. Tecnologia dei cuscinetti volventi costruita internamente

Il nostro mulino a sfere a griglia a risparmio energetico utilizza grandi cuscinetti orientabili a rulli a doppia fila invece di cuscinetti scorrevoli. Questo design non è un componente aggiuntivo; è integrato nella struttura del mulino fin dall'inizio, coprendo la lavorazione delle sedi dei cuscinetti, l'allineamento dell'albero e il percorso di lubrificazione. Il risultato è un consumo energetico inferiore del 20–30% e un avvio più semplice.

3. Rivestimento anulare scanalato: progettato, fuso e montato da EPICO

Il rivestimento anulare scanalato è prodotto secondo i disegni di EPIC e montato nella nostra officina. Controlliamo il profilo della scanalatura, la durezza del materiale e la tolleranza di adattamento, in modo che il rivestimento offra un contatto costante tra sfera e minerale e una durata prevedibile. Sono disponibili anche rivestimenti sostitutivi per il servizio post-vendita.

4. Capacità produttiva su vasta scala

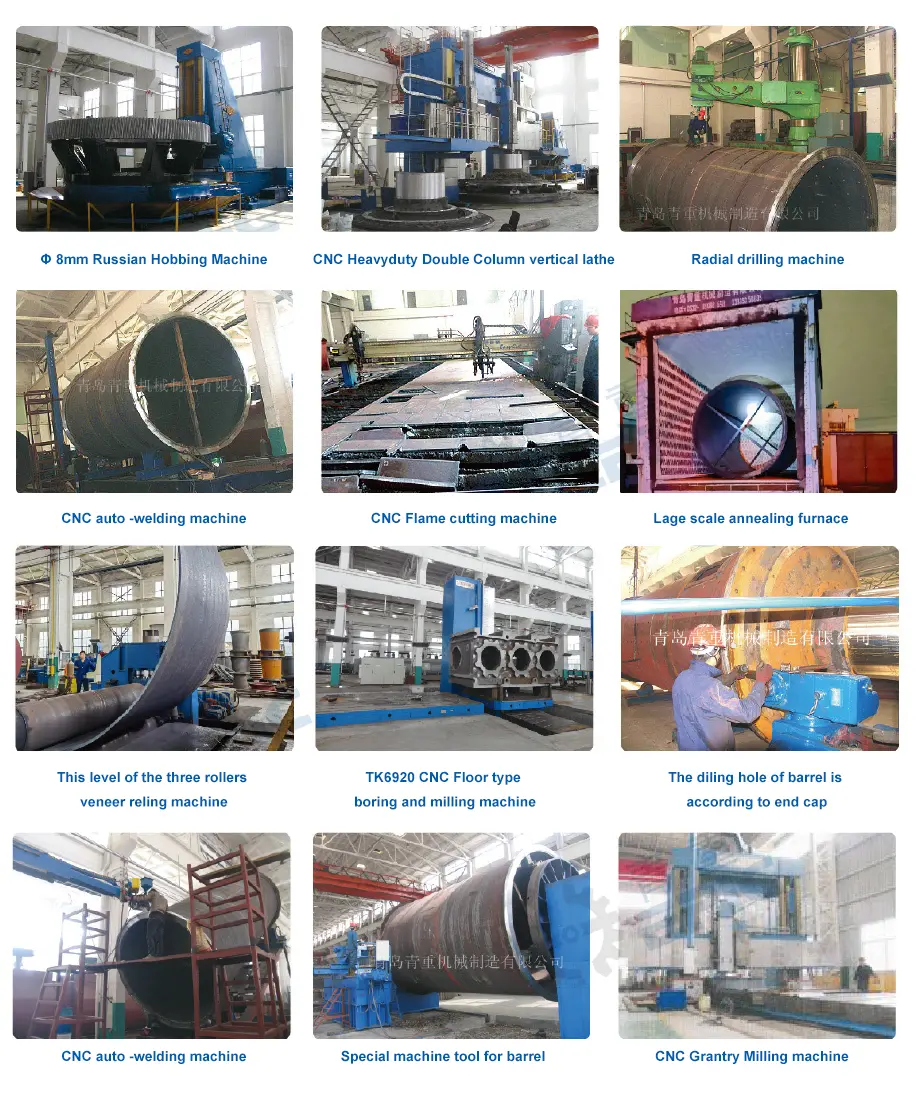

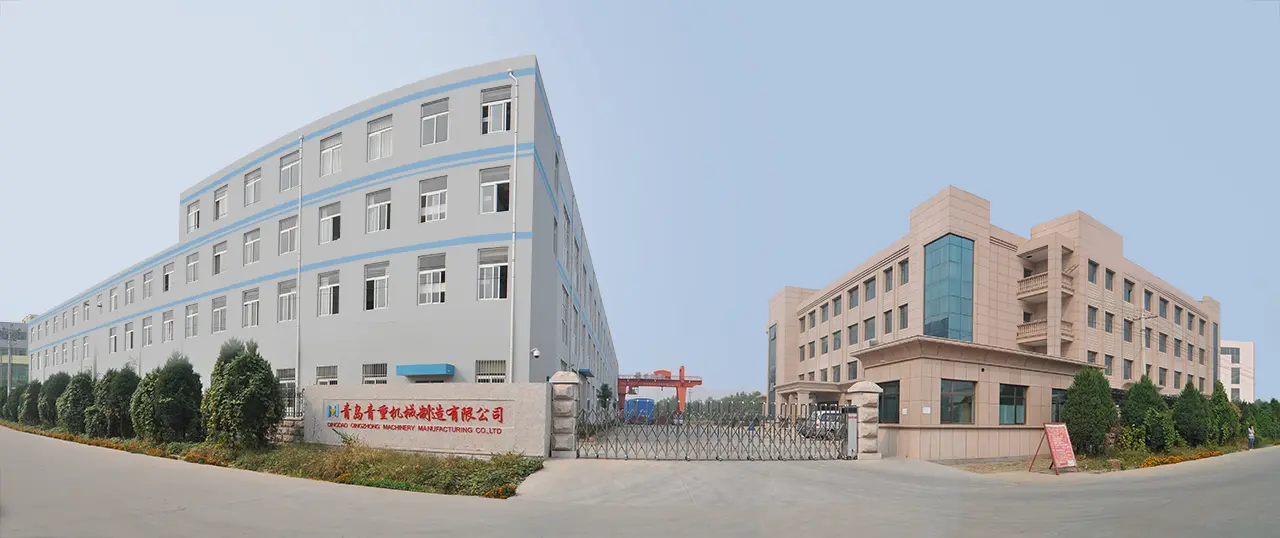

La base produttiva di EPIC a Qingdao copre fusione, lavorazione meccanica, saldatura, assemblaggio e collaudo. I mulini a griglia a sfere con diametro del cilindro fino a 5,5 m e potenza del motore principale di 5.200 kW sono prodotti internamente, con dati sulla capacità produttiva verificabili in fabbrica.

5. Esperienza di progetti all'estero

I mulini di macinazione EPIC vengono esportati nel Sud-Est asiatico, Sud America, Africa, Medio Oriente e Asia centrale. I nostri team tecnici e commerciali internazionali supportano progetti all'estero dalla selezione del modello, personalizzazione e ispezione in fabbrica fino alla guida all'installazione e alla manutenzione a lungo termine.

6. Ispezione di fabbrica Benvenuto

I clienti esteri sono invitati a visitare lo stabilimento EPIC di Qingdao per ispezionare il sistema di scarico della piastra della griglia, il rivestimento anulare scanalato, il sistema di lubrificazione a nebbia d'olio, la saldatura del cilindro e il gruppo dei cuscinetti prima della spedizione. I colloqui tecnici riguardano il tipo di minerale, la dimensione dell'alimentazione, la dimensione delle particelle target, la produttività, la guida all'installazione e la manutenzione a lungo termine.

7. Personalizzazione per circuiti di macinazione grossolana

Ogni progetto di macinazione grossolana ha caratteristiche del minerale, dimensioni di alimentazione e dimensioni delle particelle target diverse. EPIC fornisce configurazioni personalizzate che coprono le dimensioni del cilindro, il profilo della camicia, il tipo di cuscinetto, la configurazione dell'azionamento, il sistema di controllo e il design della porta di scarico, in base ai parametri del progetto.

8. Ricambi e Assistenza Post-Vendita

EPICOO fornisce camicie, piastre griglia, cuscinetti, ingranaggi e altre parti soggette ad usura per l'intera vita utile del mulino. I modelli personalizzati vengono archiviati per i riordini. I clienti a lungo termine ricevono un servizio prioritario su pezzi di ricambio e supporto tecnico.

Domande frequenti

Q1: Qual è la differenza tra un mulino a sfere a griglia e un mulino a sfere a trabocco?

Un mulino a sfere a griglia scarica il materiale attraverso una piastra a griglia all'estremità di scarico, che trattiene le sfere d'acciaio lasciando passare il minerale grossolano. Un mulino a sfere a tracimazione scarica il liquame attraverso un albero cavo, basandosi sul livello del liquame. I mulini a griglia sono migliori per la macinazione grossolana e riducono la macinazione eccessiva; i mulini a tracimazione sono migliori per la macinazione fine.

Q2: A cosa serve il mulino a sfere a griglia?

Viene utilizzato per la macinazione grossolana di minerali negli impianti di lavorazione dei minerali, in particolare per oro, rame, ferro e altri minerali ferrosi e non ferrosi. È adatto per impianti di grandi dimensioni che necessitano di elevata produttività (fino a 160 t/h) e granulometria costante e funziona sia in circuiti di macinazione a umido che a secco.

Q3: In che modo la piastra della griglia impedisce lo scarico delle sfere d'acciaio?

La piastra della griglia ha fessure di dimensioni più piccole delle sfere d'acciaio ma abbastanza grandi da consentire il passaggio delle particelle di minerale. Mentre il mulino ruota, il minerale viene spinto attraverso le fessure dall'alimentazione continua, mentre le sfere d'acciaio rimangono all'interno del cilindro per un'ulteriore macinazione. Questo design riduce al minimo la macinazione eccessiva e mantiene i corpi macinanti nel mulino.

Q4: Qual è la gamma di capacità del mulino a sfere a griglia di EPIC?

Il modello standard supporta fino a 160 t/h. EPIC offre anche modelli più grandi per impianti di lavorazione dei minerali ad alto rendimento. Per la capacità specifica del progetto, inviaci il tipo di minerale, la dimensione dell'alimentazione, la dimensione delle particelle target e la produzione richiesta, e i nostri ingegneri ti consiglieranno il modello giusto.

Q5: Quanta energia può risparmiare il design dei cuscinetti volventi?

Sostituendo i tradizionali cuscinetti radenti con grandi cuscinetti orientabili a rulli a doppia fila, il mulino riduce la resistenza all'avvio e l'attrito, riducendo il consumo di energia del 20–30%. Riduce inoltre la coppia di avvio, il che significa avviamenti più fluidi e meno stress sul motore e sul sistema di trasmissione.

Q6: Cos'è un rivestimento anulare scanalato e perché è importante?

Un rivestimento anulare scanalato è una piastra di rivestimento ondulata installata all'interno del cilindro. Le sue scanalature aumentano la superficie di contatto tra i mezzi macinanti e il minerale e migliorano il sollevamento del materiale all'interno del mulino. Ciò si traduce in una maggiore efficienza di macinazione, un migliore controllo delle dimensioni delle particelle e un minore consumo di energia per tonnellata di minerale.

Q7: Qual è la differenza tra il mulino a sfere a griglia di EPIC e un normale mulino a sfere?

Il mulino a sfere a griglia di EPIC utilizza cuscinetti volventi invece di cuscinetti radenti, un rivestimento anulare scanalato invece di un rivestimento piatto e un sistema di lubrificazione a nebbia d'olio invece della lubrificazione manuale. Queste tre modifiche garantiscono un risparmio energetico del 20–30%, una maggiore produttività e una minore manutenzione rispetto ai normali mulini a sfere.

Q8: Il mulino può essere personalizzato per un tipo di minerale o un progetto specifico?

SÌ. EPIC fornisce soluzioni personalizzate in base al tipo di minerale, alla dimensione dell'alimentazione, alla dimensione delle particelle target, alla produttività, all'altitudine del sito, all'alimentazione elettrica e alle condizioni di installazione. Le opzioni personalizzate includono dimensioni del cilindro, profilo della camicia, tipo di cuscinetto, configurazione di azionamento e sistema di controllo, oltre a guida all'installazione in loco e supporto per la manutenzione a lungo termine.

Q9: Quali sono i requisiti di installazione per il mulino a sfere a griglia?

Per le unità con diametro del cilindro inferiore a 2,1 m, EPIC utilizza un design a telaio integrale che semplifica la costruzione civile e riduce i tempi di installazione. Per le unità più grandi viene utilizzata una base separata. EPIC fornisce disegni di installazione, guida in loco e supporto per la messa in servizio di progetti all'estero.

Q10: Qual è il tempo di consegna e come posso ottenere un preventivo?

Il tempo di consegna standard è in genere di 30-60 giorni a seconda del modello e della quantità dell'ordine. Per ottenere un preventivo, inviateci il tipo di minerale, la dimensione dell'alimentazione, la dimensione delle particelle target, la capacità richiesta (t/h), le condizioni del sito e l'alimentazione elettrica. Il nostro team di ingegneri consiglierà il modello giusto e fornirà un preventivo completo.

Q11: I clienti esteri possono ispezionare lo stabilimento prima della spedizione?

SÌ. EPIC invita i clienti esteri a visitare la base di produzione di Qingdao per l'ispezione in fabbrica e l'accettazione delle apparecchiature prima della spedizione. I clienti possono esaminare il sistema di scarico della piastra della griglia, il rivestimento anulare scanalato, il sistema di lubrificazione a nebbia d'olio, la saldatura del cilindro e l'assemblaggio dei cuscinetti. I colloqui tecnici riguardano il tipo di minerale, la dimensione dell'alimentazione, la dimensione delle particelle target, la produttività, la guida all'installazione e la manutenzione a lungo termine.

Q12: Perché scegliere il mulino a sfere a griglia di EPIC rispetto ad altri fornitori?

EPICOO vanta decenni di ingegneria specializzata nella progettazione di mulini di macinazione, utilizza materiali durevoli e un rigoroso controllo di qualità e fornisce consulenza, guida all'installazione e servizio post-vendita. Il mulino a sfere a griglia a risparmio energetico combina la tecnologia dei cuscinetti volventi, il design del rivestimento anulare scanalato e la lubrificazione a nebbia d'olio per offrire un risparmio energetico del 20–30%, una capacità fino a 160 t/h e prestazioni affidabili a lungo termine per la macinazione di minerali grossolani.

Riepilogo dei vantaggi

· Macinazione ad alta efficienza con consumo energetico ridotto.

· Design robusto e durevole per un funzionamento a lungo termine.

· Facilità di manutenzione e sistema di lubrificazione affidabile.

· Opzioni di dimensionamento flessibili per soddisfare i requisiti operativi.

· Scelta ideale per gli acquirenti globali che cercano apparecchiature per la lavorazione dei minerali convenienti e di alta qualità.

Il mulino a sfere a griglia EPIC rappresenta il culmine di una tecnologia di macinazione avanzata, di un'ingegneria superiore e di esperienza nell'esportazione globale. Che si tratti di ammodernare impianti esistenti o di costruire nuove linee di lavorazione dei minerali, questo mulino a sfere garantisce la massima produttività, efficienza energetica e affidabilità operativa a lungo termine.Non esitare a contattarci!
