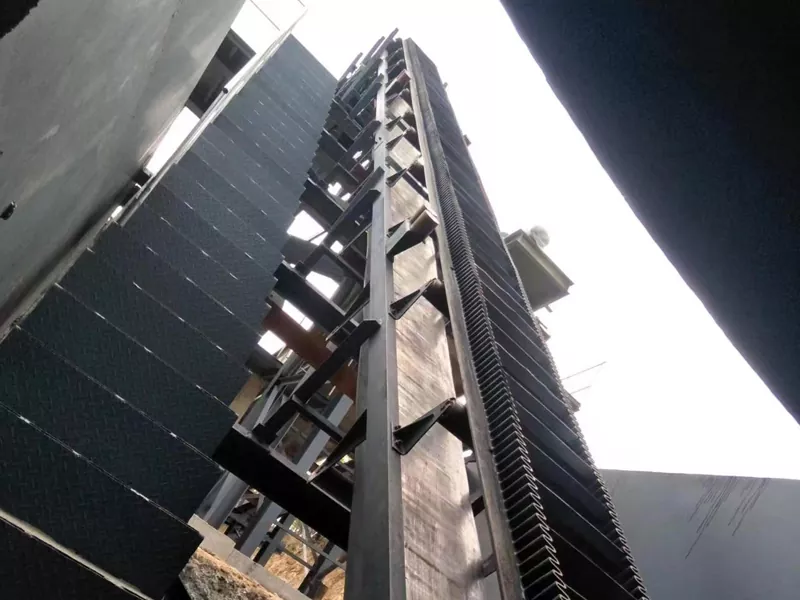

Trasportatore a nastro ondulato con pareti laterali

EPIC è specializzata in trasportatori a nastro ondulato con pareti laterali, sistemi di trasporto verticale ad alta efficienza per l'industria mineraria, del cemento, della sabbia, del carbone e dei materiali sfusi. Progettato con pareti laterali ondulate e nastri a membrana, il trasportatore supporta angoli di trasporto fino a 90°, riducendo notevolmente l'occupazione del terreno e i costi di costruzione civile. Con un funzionamento stabile, un'elevata produttività, un basso consumo energetico e prestazioni affidabili, questa attrezzatura è ideale per il trasporto di materiali su lunghe distanze, ad ampio angolo e verticale.

Invia richiesta

Descrizione del prodotto

EPIC fornisce sistemi di trasporto a nastro ondulato con pareti laterali per l'industria mineraria, metallurgica, del cemento, del carbone, chimica e degli aggregati in tutto il mondo. Progettato per applicazioni di trasporto verticale e con grande inclinazione, questo sistema di trasporto combina elevata efficienza di trasporto, struttura compatta e bassi costi operativi, rendendolo una soluzione ideale per i moderni progetti di trasporto di materiali sfusi.

Il sistema adotta nastri trasportatori con pareti laterali ondulate ad alta resistenza e diaframmi trasversali, consentendo il trasporto sicuro dei materiali ad angoli ripidi fino a 90°. Rispetto ai tradizionali trasportatori a nastro, riduce significativamente i requisiti di spazio sul pavimento e gli investimenti di ingegneria civile, migliorando al tempo stesso l'efficienza complessiva del trasporto.

Parametro del prodotto

larghezza del nastroB(mm)		300		400		500		650		800
Altezza del bordo (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Trasporto parziale trasporto ad angolo capacità Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Dimensione complessiva	H²/h(mm) Altezza del centro della ruota della testa	350-100				1100-2000		1300-2000		1300-2000
	H/h(mm) Altezza del centro della ruota di coda	t335		330-490		600		600		600-800
	H/h(mm) Altezza della superficie della sezione centrale	450		500-700		760-800		800-850		800-1115
	B²/h(mm) Larghezza della fondazione della sezione centrale	480		580		870		1020		1220

larghezza del nastroB(mm)		1000				1200				1400
Altezza del bordo (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Trasporto parziale trasporto ad angolo capacità Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Dimensione complessiva	H²/h(mm) Altezza del centro della ruota della testa	1400-2000 1600-2000
	H/h(mm) Altezza del centro della ruota di coda	600-800				800-1000				800-1200
	H/h(mm) Altezza della superficie della sezione centrale	800-1200				1050-1500				1050-1700
	B²/h(mm) Larghezza della fondazione della sezione centrale	1440				1690				1890

Perché scegliere il nastro trasportatore EPIC?

Inclinazione elevata Trasporto fino a 90°

I trasportatori tradizionali sono generalmente limitati a piccoli angoli di trasporto. Il design avanzato delle pareti laterali ondulate di EPIC consente il sollevamento verticale e il trasporto ad ampio angolo, migliorando notevolmente l'utilizzo dello spazio.

Risparmia spazio di installazione

La struttura compatta riduce al minimo l'occupazione del terreno e riduce i limiti di disposizione della fabbrica, rendendolo ideale per miniere, porti, progetti sotterranei e impianti industriali.

Riduzione dei costi di costruzione civile

Poiché il percorso di trasporto può essere più ripido, i clienti possono ridurre le strutture di supporto in acciaio, le stazioni di trasferimento e le spese di ingegneria civile.

Funzionamento stabile e basso rumore

L'attrezzatura del nastro trasportatore a parete ondulata funziona senza intoppi con basse vibrazioni e basso rumore di funzionamento, garantendo una produzione affidabile a lungo termine.

Caratteristiche principali

Design del nastro trasportatore per carichi pesanti

Il nastro trasportatore utilizza materiali in gomma rinforzata con forte resistenza alla trazione ed eccellente resistenza all'usura, adatti per ambienti minerari e industriali difficili.

Struttura del fianco ondulato

Le pareti laterali impediscono la fuoriuscita di materiale durante il trasporto ad angoli ripidi.

Tacchetti a croce/diaframmi

I diaframmi trattengono saldamente i materiali sulla superficie del nastro e migliorano la stabilità del trasporto.

Vantaggi tecnici rispetto ai sistemi di trasporto tradizionali

Articolo	Trasportatore a nastro tradizionale	Trasportatore a nastro ondulato con pareti laterali
Angolo di trasporto	Solitamente ≤20°	Fino a 90°
Spazio sul pavimento	Grande	Piccolo
Fuoriuscita di materiale	Facile ad angoli ripidi	Ottimo antigoccia
Costo della costruzione civile	Più alto	Inferiore
Efficienza di trasporto	Medio	Alto
Flessibilità di installazione	Limitato	Forte
Trasporto verticale	Difficile	Eccellente

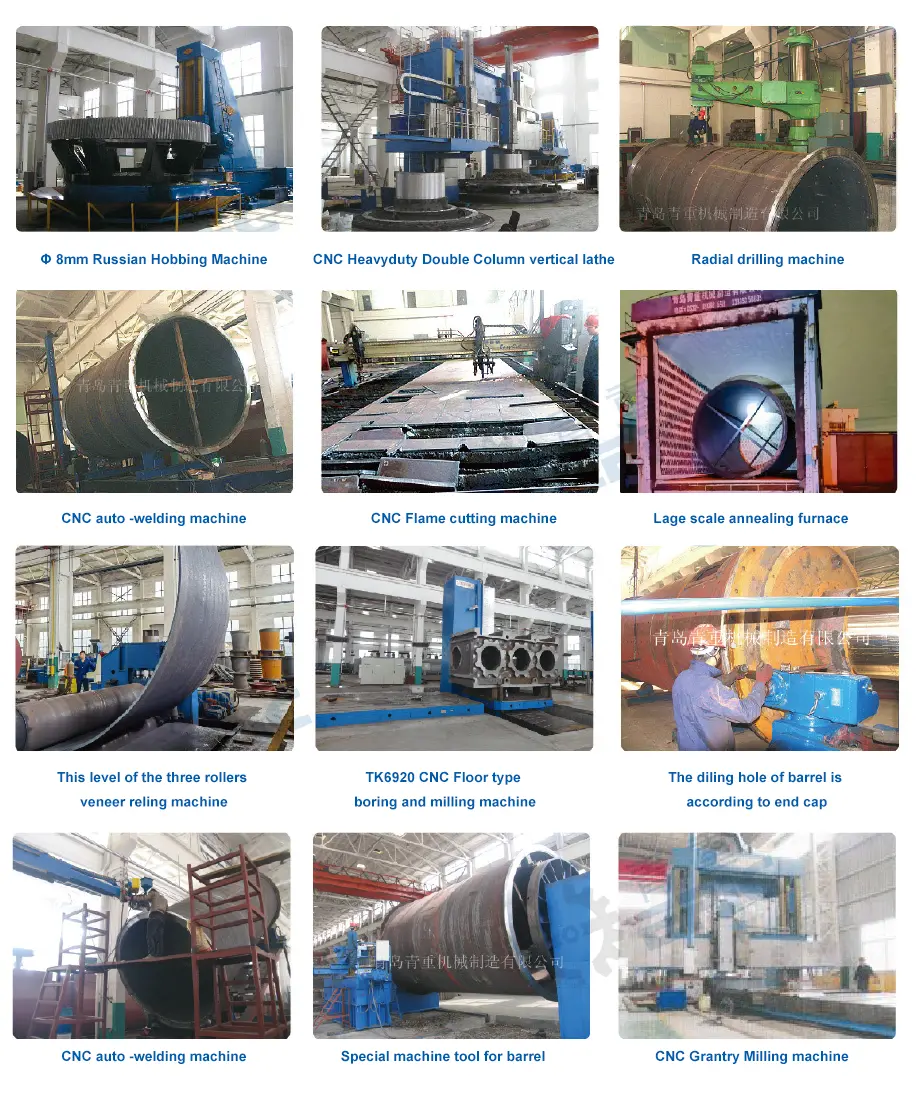

Attrezzature di elaborazione avanzate

La fabbrica è dotata di più di 100 set di macchine di lavorazione di grandi e medie dimensioni, tra cui:

· Dentatrice CNC per ingranaggi pesanti da 8 metri

· Alesatrice e fresatrice per pavimenti di grandi dimensioni

· Tornio verticale CNC

· Tornio da pavimento per carichi pesanti

· Piegatrice per lamiere CNC

· Macchina per il taglio della lamiera d'acciaio CNC

· Sistemi di saldatura automatica

· Forni di ricottura di grandi dimensioni

Certificazioni di Qualità e Innovazione

EPIC aderisce a rigorosi standard di produzione internazionali e ha ottenuto:

· Certificazione del sistema di gestione della qualità ISO9001:2015

· Diversi brevetti per modelli di utilità

· Brevetti di invenzione

· Riconoscimento delle imprese high-tech

L'innovazione continua e il miglioramento della qualità del nastro trasportatore a parete ondulata rimangono le principali forze trainanti dello sviluppo globale dell'azienda.

Soluzioni di trasporto personalizzate per diversi settori

Ogni linea di produzione ha caratteristiche dei materiali e requisiti di layout unici. EPIC fornisce servizi di progettazione personalizzati basati su:

· Tipo di materiale

· Distanza di trasporto

· Angolo di trasporto

· Requisiti di capacità

· Ambiente di installazione

· Configurazione dell'alimentazione

Supporto completo del servizio da EPIC

Consultazione pre-vendita

· Analisi dei materiali

· Raccomandazione sul processo

· Selezione dell'attrezzatura

· Proposta tecnica

Installazione e messa in servizio

· Guida in loco

· Debug dell'attrezzatura

· Formazione degli operatori

Servizio post-vendita

· Supporto per pezzi di ricambio

· Assistenza tecnica

· Guida alla manutenzione

· Supporto operativo a lungo termine

Scegli EPIC per il tuo progetto di trasporto di materiali sfusi

Che tu stia costruendo un impianto minerario, una linea di produzione di aggregati, una fabbrica di cemento o un sistema di trasporto industriale, il nastro trasportatore a pareti laterali ondulate EPIC fornisce una soluzione efficiente, affidabile ed economica per il trasporto di materiali sfusi ad angoli ripidi e verticali.

Con capacità di produzione avanzate, supporto tecnico professionale e una ricca esperienza in progetti EPC, EPIC continua ad aiutare i clienti globali a migliorare l'efficienza produttiva e a ridurre i costi operativi attraverso una tecnologia di trasporto innovativa.
